Tubos de Concreto

Documentação Técnica

Diâmetro nominal MM

200 a 400

500 a 600

700 a 1.000

> 1.000

Número máximo de pilhas

NOTA: Os tubos de concreto não podem ser empilhados ou receber qualquer tipo de carregamento até que atinjam características de resistências mecânica para tal.

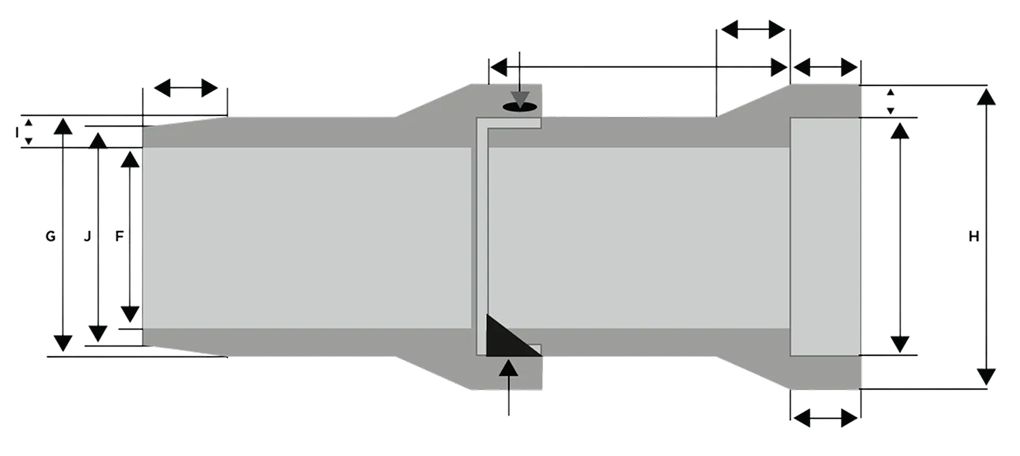

Esgoto Pluvial	Diâmetro interno (F)	Diâmetro externo máximo corpo (G)	Diâmetro externo máximo bolsa (H)	Espessura da parede máxima (I)	Diâmetro máximo rebaixo (J)	Peso por metro linear (K)
300,0	300,0	404,9	512,5	52,4	381,7	160,0
400,0	400,0	518,8	643,0	59,4	493,7	228,0
500,0	500,0	637,9	784,0	68,9	614,3	344,0
600,0	600,0	748,7	913,5	74,3	723,5	440,0
700,0	700,0	849,9	1031,3	74,9	834,0	540,0
800,0	800,0	980,4	967,7	90,2	943,1	700,0
900,0	900,0	1098,2	1302,5	99,1	1069,8	860,0
1 000,0	1 000,0	1212,8	1398,2	106,4	1177,7	1 006,7
1200 – A	1200,0	1287,2	1582,0	43,6	1381,5	1160,0
1200 – B	1200,0	1445,8	1680,4	122,9	1404,7	1392,0
1500,0	1500,0	1744,0	1945,5	122,0	1712,2	1760,0
2000,0	2000,0	2384,1	2610,8	192,1	2482,8	3580,0
Unidade	MM	MM	MM	MM	MM	KG

Diâmetro nominal (DN)	Comprimento útil mínimo do tubo (L)	Comprimento mínimo da bolsa (B)	Folga máxima do encaixe (C)	Espessura mínima de parede (D)
Diâmetro nominal (DN)	Comprimento útil mínimo do tubo (L)	Comprimento mínimo da bolsa (B)	Folga máxima do encaixe (C)	PS1	PS2	PA1	PA2	PA3	PA4
200	1000	50	30	30	30	-	-	-	-
300	1000	60	30	30	30	45	45	45	45
400	1000	65	30	40	40	45	45	45	45
500	1000	70	40	50	50	50	50	50	60
600	1000	75	40	55	55	60	60	60	70
700	1000	80	40	-	-	66	66	75	80
800	1000	80	40	-	-	72	72	80	95
900	1000	80	40	-	-	75	75	90	100
1000	1000	80	40	-	-	70	70	100	115
1100	1000	80	50	-	-	90	90	112	125
1200	1000	90	50	-	-	96	96	125	140
1300	1000	90	50	-	-	105	105	130	155
1500	1000	90	60	-	-	120	120	155	160
1750	1000	100	60	-	-	140	140	165	175
2000	1000	100	60	-	-	160	160	170	180

Dimensões em milímetros. C é a diferença entre o diâmetro interno mínimo da bolsa e o diâmetro externo da ponta do tubo.

NOTA: Os tubos de concreto não podem ser empilhados ou receber qualquer tipo de carregamento até que atinjam características de resistências mecânica para tal.

DN	Água pluvial - Força mínima de ruptura (kN/m)		Esgoto sanitário - Força mínima de ruptura (kN/m)
Classe	PS1	PS2	ES
200	16	24	36
300	16	24	36
400*	16	24	36
500	20	30	45
600*	24	36	54
Força diametral de ruptura kN/m
Qd	40	60	90

a) Para tubos simples com diâmetro nominal até 400 mm, a força mínima de ruptura é correspondente a este valor.
b) Tubos com diâmetro nominal acima de 600 mm devem ser armados, reforçados com fibras de aço ou armados com reforço secundário de fibras de aço.

DN	Água Pluvial								Esgoto sanitário
DN	Força mínima isenta de fissura (kN/m)				Força mínima ruptura (b) (kN/m)				Força mínima isenta de fissura (kN/m)				Força mínima ruptura (b) (kN/m)
Classe	PA1	PA2	PA3	PA4	PA1	PA2	PA3	PA4	EA2	EA3	EA4	EA2	EA2	EA3	EA4	EA2
300	12	18	27	36	18	27	41	54	18	27	36	27	36	27	41	54
400	16	24	36	48	24	36	54	72	24	36	48	36	48	36	54	72
500	20	30	45	60	30	45	68	90	30	45	60	45	60	45	68	90
600	24	36	54	72	36	54	81	108	36	54	72	54	72	54	81	108
700	28	42	63	84	42	63	95	126	42	63	84	63	84	63	95	126
800	32	48	72	96	48	72	108	144	48	72	96	72	96	72	108	144
900	36	54	81	108	54	81	122	162	54	81	108	81	108	81	122	162
1 000*	40	60	90	120	60	90	135	180	60	90	120	90	120	90	135	180
1100	44	66	99	132	66	99	149	198	66	99	132	99	132	99	149	198
1 200	48	72	108	144	72	108	162	216	72	108	144	108	144	108	162	216
1 500	60	90	135	180	90	135	203	270	90	135	180	135	180	135	203	270
1 750	70	105	158	210	105	158	237	315	105	158	210	158	210	158	237	315
2 000	80	120	180	240	120	180	270	360	120	180	240	180	240	180	270	360
Força diametral isenta de fissura/ruptura kN/m
Qd	40	60	90	120	60	90	135	180	60	90	120	90	120	90	135	180

a) Para classes superiores a PA4 e EA4 devem ser utilizadas galerias celulares de seção retangular conforme a ABNT NBR 15396.
b) Para tubos armados, reforçados com fibra e armados com reforço secundário de fibras, a força de ruptura mínima deve corresponder a 1,5 da força mínima isenta de fissura.
c) Tubos reforçados exclusivamente com fibras de aço podem ser fabricados com diâmetro nominal até 1 000 mm. Os tubos com diâmetro nominal maior que 1 000 mm devem ser armados ou armados com reforço secundário em fibras de aço.
Força diametral isenta de fissura ou ruptura é a relação entre a força e o diâmetro nominal do tubo.

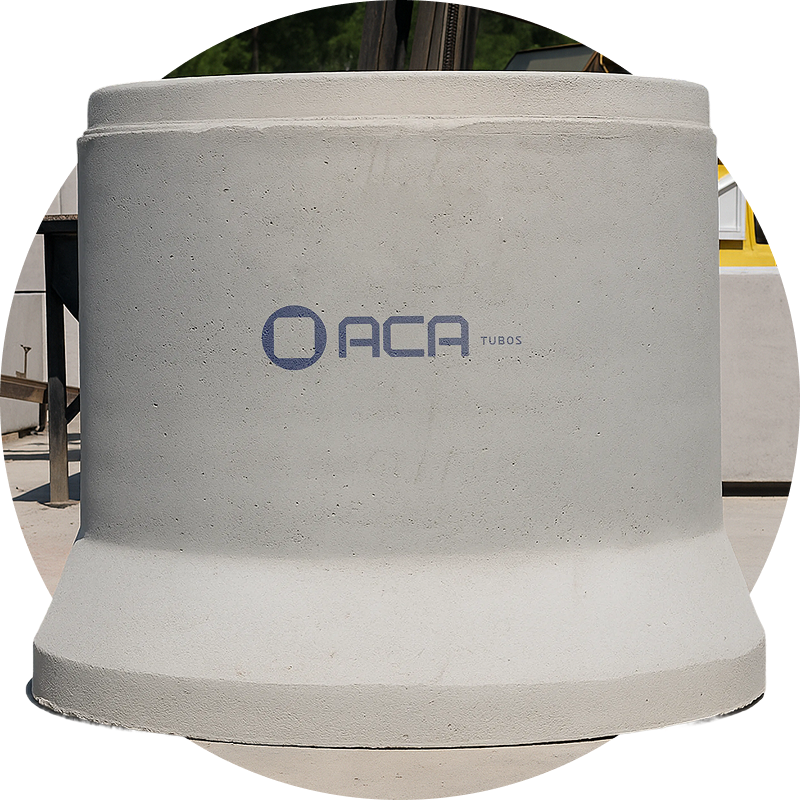

Tubos de Concreto ACA

Por que escolher os Tubos de Concreto ACA?

Especificações Técnicas

Diferenciais ACA Tubos

Controle de Qualidade Rigoroso

Produção com Tecnologia de Precisão

Suporte Técnico Especializado

Logística Eficiente

Mais de 51 Anos de Credibilidade

Documentação Técnica

Água Pluvial

Esgoto Sanitário

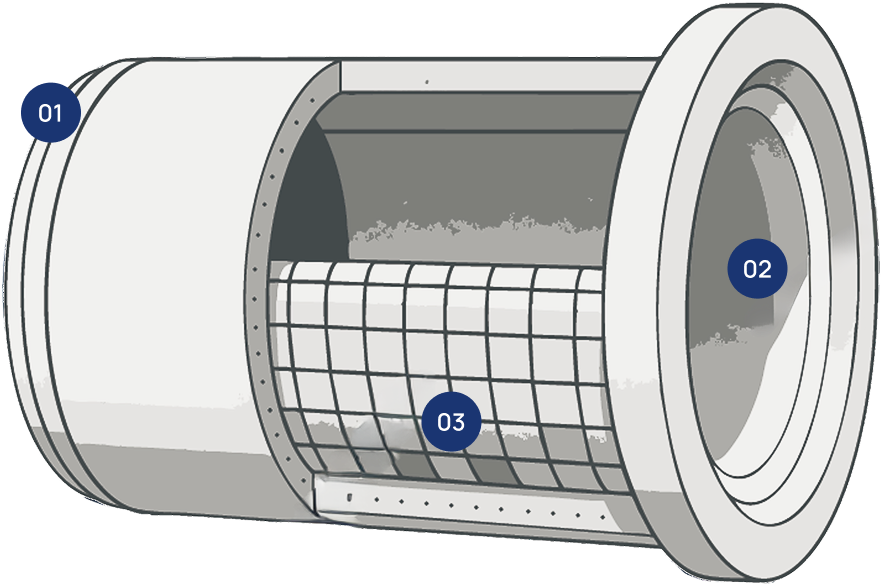

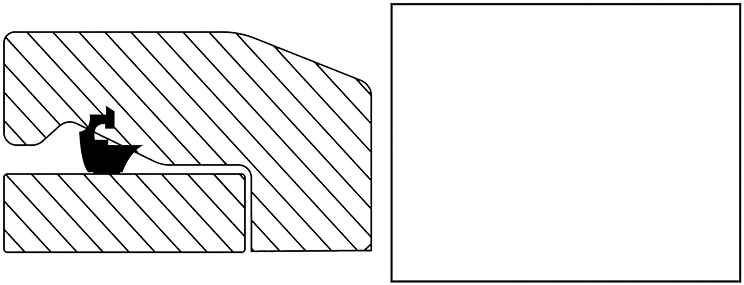

Juntas

Superfície interna

Armações

Diâmetro interno

Diâmetro externo máximo corpo

Diâmetro externo máximo bolsa

Espessura da parede máxima

Diâmetro máximo rebaixo
